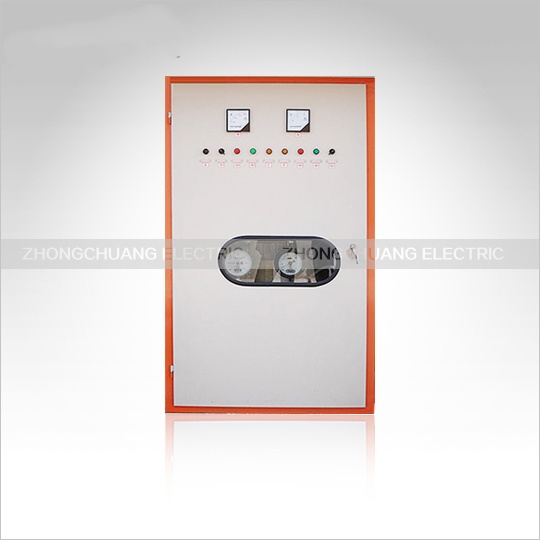

Плавка и рафинирование меди включают два процесса в зависимости от сырья: электролиз меди и электрохимическое извлечение меди. Выпрямительное оборудование является ключевым компонентом этого процесса, и его совместимость существенно влияет на качество и энергозатраты электролитической меди. Полная выпрямительная система включает в себя выпрямительный шкаф, цифровой шкаф управления, выпрямительный трансформатор, охладитель чистой воды, датчики постоянного тока и выключатели постоянного тока. Система обычно устанавливается в помещении рядом с электролизером, использует водяное охлаждение и имеет входное напряжение 35 кВ и 10 кВ.
I. Приложения
Данная серия выпрямительных шкафов предназначена в основном для различных типов выпрямительного оборудования и систем автоматизированного управления электролизом цветных металлов, таких как алюминий, магний, марганец, цинк, медь, свинец, а также хлористых солей. Также может служить источником питания аналогичных нагрузок.
II. Основные характеристики корпуса
1. Тип электрического соединения: Обычно выбирается на основе напряжения постоянного тока, тока и допусков гармоник сети. Существует два основных типа: двойная антизвезда и трехфазный мост, а также четыре различных комбинации шестиимпульсных и двенадцатимпульсных соединений.
2. Для уменьшения количества параллельных компонентов используются мощные тиристоры, что упрощает конструкцию шкафа, снижает потери и облегчает обслуживание.
3. Компоненты и быстросплавные медные шины используют специально разработанные профили циркуляционного водяного контура для эффективного рассеивания тепла и увеличения срока службы компонентов.
4. Пресс-фитинг компонентов имеет типовую конструкцию, обеспечивающую сбалансированное фиксированное усилие и двойную изоляцию.
5. Для внутренних водопроводных соединений используются импортные армированные прозрачные мягкие пластиковые трубки, устойчивые к высоким и низким температурам и имеющие длительный срок службы.
6. Комплектующие для радиаторных смесителей проходят специальную обработку для защиты от коррозии.
7. Шкаф полностью изготовлен на станках с ЧПУ и имеет порошковое покрытие для придания ему эстетически приятного внешнего вида.
8. Шкафы обычно доступны в открытом, полуоткрытом и полностью герметичном исполнении для установки внутри помещений, с входной и выходной проводкой, спроектированной в соответствии с требованиями пользователя.
9. В этой серии выпрямительных шкафов используется цифровая промышленная система управления пусковым механизмом, позволяющая оборудованию...
III. Технические характеристики
1. Регулятор: цифровые регуляторы обеспечивают гибкие и изменяемые режимы управления и стабильные характеристики, в то время как аналоговые регуляторы обеспечивают быстрое реагирование. Оба используют управление с отрицательной обратной связью по постоянному току, обеспечивая точность стабилизации тока выше, чем у аналоговых регуляторов.±0,5%. 2. Цифровой триггер: выдаёт 6-фазные или 12-фазные импульсы запуска с двойным узким шаблоном импульсов, расположенным с интервалом 60°. Характеризуется чёткой формой импульса запуска, фазовой асимметрией ≤ ±0,3°, диапазоном фазового сдвига 0–150° и однофазной синхронизацией переменного тока. Достигается высокая симметрия импульсов.
3. Эксплуатация: сенсорная клавиша позволяет запускать, выключать и регулировать ток.
4. Защита: включает в себя пуск без тока, двухступенчатую защиту от перегрузки по постоянному току, защиту от потери сигнала обратной связи, защиту от превышения предельного давления и температуры воды, защиту от блокировки процесса и индикацию превышения предельного угла регулирования. Также устройство может автоматически регулировать положение ответвления трансформатора в зависимости от угла регулирования.
5. Дисплей: ЖК-дисплей отображает постоянный ток, постоянное напряжение, давление воды, температуру воды, температуру масла и угол управления.
6. Двухканальный продукт: во время работы два канала служат в качестве горячего резерва друг для друга, что позволяет проводить техническое обслуживание без отключения и переключение без (текущего) нарушения. 7. Сетевая связь: поддерживает несколько протоколов связи, включая Модбус, Профибус и Ethernet.
Характеристики напряжения:
16 В 36 В 75 В 100 В 125 В 160 В 200 В 315 В 400 В 500 В 630 В 800 В 1000 В 1200 В 1400 В
Текущие характеристики:
300А 750А 1000А 2000А 3150А 5000А 6300А 8000А 10000А 16000А 20000А 25000А 31500А 40000А 50000А
63000А 80000А 100000А 120000А 160000А
